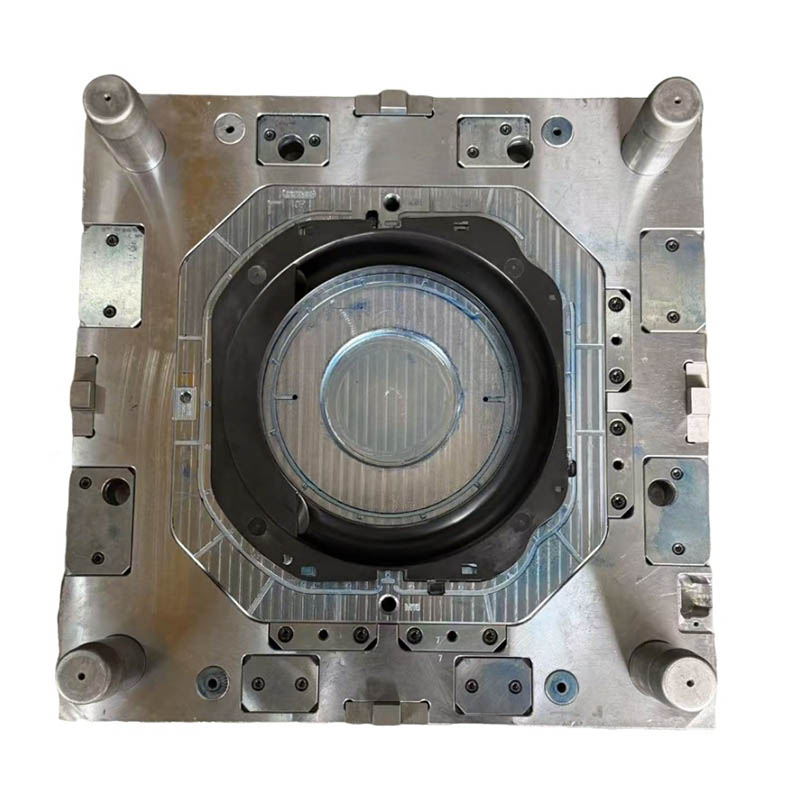

Ningbo Weishuo Moulding and Plastic Products Co., Ltd. fornisce servizi di progettazione e produzione di stampi e stampaggio a iniezione, tra cui stampi a iniezione per anello porta lavatrice di grandi dimensioni. Lo sviluppo dello stampo può basarsi su disegni di prodotto, modelli 3D, specifiche dei materiali, requisiti di assemblaggio e condizioni di produzione previste.
Lo stampo a iniezione per anello dello sportello della lavatrice di grandi dimensioni utilizza circuiti di raffreddamento disposti in base alla geometria dell'anello e allo spessore della parete per migliorare l'uniformità della temperatura, ridurre il ritiro irregolare e mantenere la stabilità dimensionale.
È possibile incorporare sfiati della linea di giunzione, sfiati dell'inserto e sfiati del perno di espulsione per rilasciare l'aria intrappolata, migliorare il riempimento della cavità e ridurre segni di bruciatura e colpi brevi.
È possibile selezionare blocchi di espulsione, perni di espulsione, sollevatori inclinati o espulsione assistita ad aria in base alla geometria della parte per supportare una sformatura uniforme e proteggere le caratteristiche critiche.

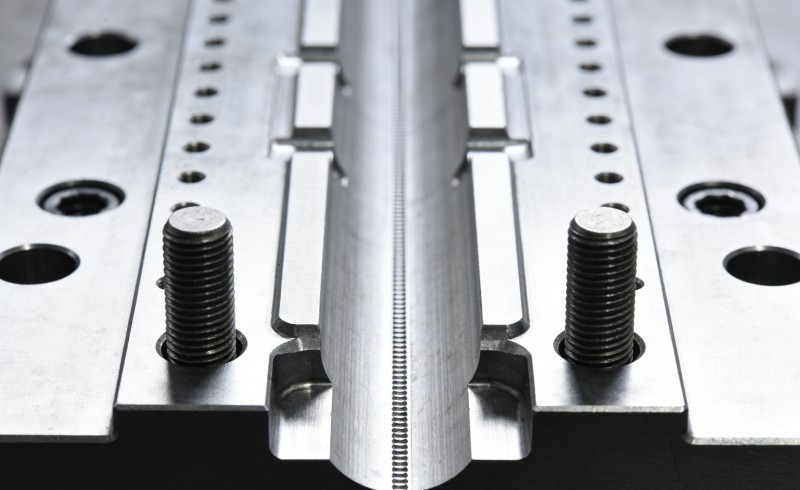

È possibile applicare la lucidatura o l'incisione per ottenere la superficie lucida o opaca specificata. Scivoli e sollevatori montati con precisione aiutano a mantenere il funzionamento regolare dello stampo e a ridurre l'usura.
Ningbo Weishuo Moulding and Plastic Products Co., Ltd. integra la progettazione di stampi, la produzione di stampi e lo stampaggio a iniezione. Il processo progettuale può essere organizzato come segue:
| Palcoscenico | Opera principale | Risultati del progetto |
| Progettazione per la producibilità | Esaminare la geometria della parte, lo spessore della parete, gli angoli di sformo, i sottosquadri e le funzioni di assieme | Risultati del DFM e modifiche progettuali proposte |
| Progettazione di stampi | Sviluppare la struttura dello stampo, il layout di raffreddamento, le posizioni di ventilazione e il sistema di espulsione | Modello di stampo 3D e disegni 2D per l'approvazione |
| Lavorazione stampi | Elaborare la base dello stampo, la cavità, il nucleo e i componenti di precisione utilizzando i metodi di lavorazione applicabili | Componenti dello stampo lavorato e registri di ispezione |
| Assemblaggio dello stampo | Assemblare lo stampo e controllare l'adattamento di slitte, sollevatori, espulsori e altre parti mobili | Stampo assemblato pronto per la prova |
| Stampaggio di prova | Valutare il riempimento, il raffreddamento, l'espulsione, la qualità della superficie e le dimensioni critiche | Campioni di prova e risultati registrati |
| Correzione e accettazione dello stampo | Affrontare i problemi identificati e verificare i campioni revisionati rispetto ai requisiti concordati | Campioni di accettazione finale e relativa documentazione |
Il controllo di qualità per lo stampo a iniezione dell'anello dello sportello della lavatrice di grandi dimensioni copre la struttura dello stampo, le dimensioni critiche, i meccanismi di funzionamento e le prestazioni delle parti stampate.
Verifica le dimensioni e la qualità della lavorazione della cavità, del nucleo, della base dello stampo e degli inserti critici rispetto ai disegni approvati.
Verificare il movimento e il montaggio di guide di scorrimento, sollevatori, componenti dell'espulsore e altri meccanismi durante l'apertura e la chiusura dello stampo.
Valutare la completezza del riempimento, le bave, i segni di bruciatura, i difetti superficiali, la deformazione e le condizioni di sformatura durante lo stampaggio di prova.

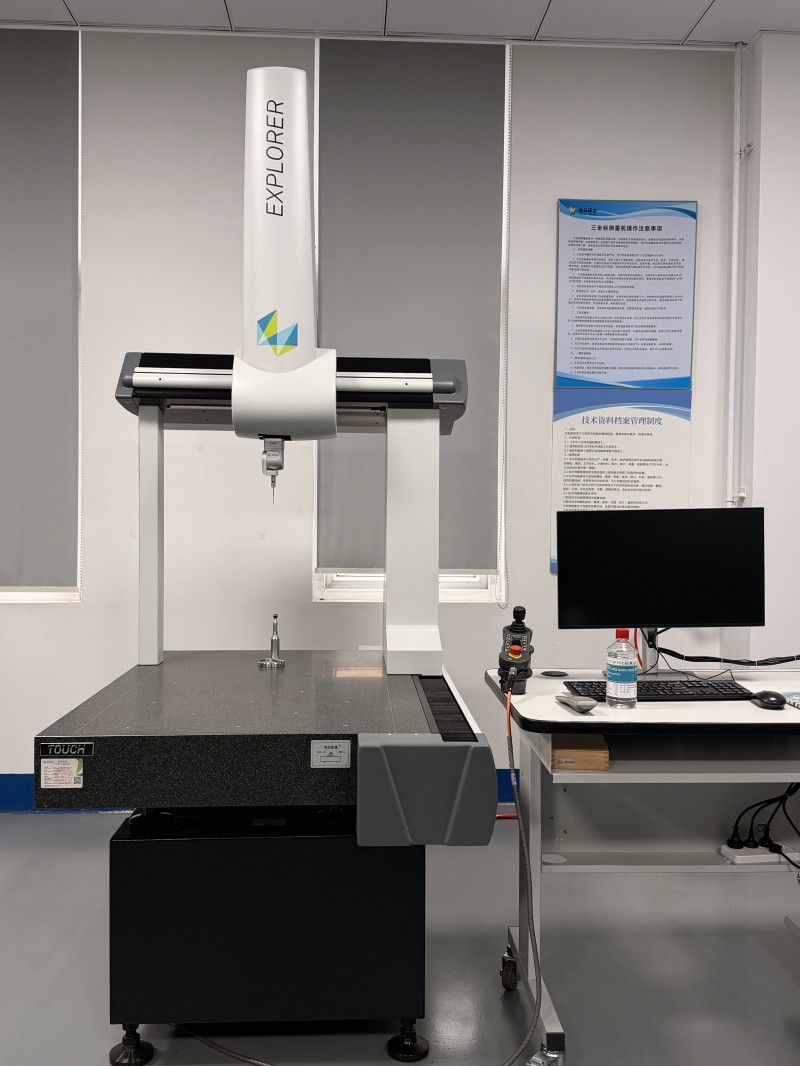

Misura le dimensioni specificate e ispeziona le caratteristiche di montaggio, le aree di inserimento a scatto e altre interfacce critiche. L'ispezione CMM può essere utilizzata laddove richiesto dalle specifiche del progetto.
Condurre prove di prova in condizioni di stampaggio concordate per valutare la consistenza dimensionale, la stabilità del ciclo e la ripetibilità.
Ogni stampo a iniezione per anello dello sportello della lavatrice di grandi dimensioni può essere sviluppato in base al disegno della parte, al materiale, alla geometria e ai requisiti di produzione. Le seguenti informazioni aiutano a stabilire la progettazione dello stampo e l'ambito del preventivo.
Dati del prodotto:Disegni 2D, file 3D, dimensioni complessive e tolleranze critiche.
Specifica del materiale:Grado di resina ed eventuali requisiti di ritiro o lavorazione rilevanti.
Configurazione dello stampo:Conteggio delle cavità richiesto, volume di produzione previsto e layout dello stampo preferito, se specificato.
Condizioni di stampaggio ad iniezione:Specifiche della macchina disponibili, tra cui forza di serraggio, capacità di iniezione e dimensioni della piastra.
Aspetto della parte:Livello di lucentezza richiesto, struttura opaca, motivo superficiale e requisiti delle parti visibili.
Requisiti di assemblaggio:Punti di montaggio, caratteristiche di accoppiamento a scatto, interfacce con componenti adiacenti e criteri di assemblaggio del campione.
Requisiti di accettazione:Dimensioni di ispezione, condizioni di prova, quantità di campioni e requisiti di documentazione.
Le modifiche alla progettazione possono essere esaminate rispetto ai loro effetti sulla struttura dello stampo, sull'ambito della lavorazione, sul programma di consegna e sui requisiti di convalida prima dell'implementazione.
Fondata nel 2017, Ningbo Weishuo Moulding and Plastic Products Co., Ltd. gestisce uno stabilimento di produzione che copre oltre 7.600 metri quadrati. Le sue attività integrano la progettazione del prodotto, lo sviluppo di stampi, la produzione di stampi, lo stampaggio a iniezione e le vendite.
L'azienda ha iniziato con servizi di progettazione di stampi e stampaggio a iniezione, sviluppando esperienza nella struttura degli stampi, nel comportamento dei materiali e nella produzione di parti in plastica. Questo background supporta le revisioni tecniche della geometria della parte, della struttura degli utensili e dei requisiti di stampaggio.
Per lo stampo a iniezione dell'anello dello sportello della lavatrice di grandi dimensioni, WEISHUO coordina lo sviluppo in base ai disegni del cliente, alle revisioni del prodotto, alle attrezzature di stampaggio e ai criteri di ispezione. La revisione del progetto, lo stampaggio di prova e la verifica dei campioni aiutano a determinare se lo stampo soddisfa i requisiti di progetto concordati.
Q1: Quali informazioni sono necessarie per sviluppare aStampo ad iniezione per anello porta lavatrice grande?
Fornire il file della parte 3D o i disegni dettagliati, le specifiche dei materiali, le dimensioni critiche, i requisiti di finitura superficiale e il volume di produzione previsto. Le specifiche della macchina per lo stampaggio a iniezione sono utili anche quando si pianificano le dimensioni e la configurazione dello stampo.
D2: Come viene controllata la deformazione in una parte stampata a forma di anello di grandi dimensioni?
Lo spessore della parete, la posizione del punto di iniezione, la disposizione del circuito di raffreddamento e le condizioni di stampaggio sono tutti fattori che influiscono sul ritiro e sulla deformazione. L'analisi del flusso dello stampo può identificare potenziali rischi, mentre lo stampaggio di prova e l'ispezione dimensionale aiutano a verificare i risultati.
D3: Lo stampo può ospitare sottosquadri e strutture a scatto?
SÌ. A seconda della geometria del pezzo, potrebbero essere necessari scivoli, sollevatori inclinati, meccanismi di trazione interni o altre strutture di rilascio adeguate. La disposizione finale dipende dal progetto della parte approvata.
Q4: Lo stampo può produrre superfici lucide o opache degli anelli delle porte?
La lucidatura può essere utilizzata per superfici lucide, mentre l'incisione o altri trattamenti superficiali adatti possono produrre texture opache designate. La finitura ottenibile dipende dal materiale della cavità, dal metodo di lavorazione e dallo standard estetico approvato.
Q5: Qual è il tempo di consegna tipico per lo sviluppo dello stampo?
Il tempo di consegna dipende dalle dimensioni dello stampo, dal numero di cavità, dalla complessità strutturale, dalla finitura superficiale, dai requisiti di lavorazione e dal numero di cicli di prova e correzione. È possibile stabilire un programma di progetto dopo aver esaminato i disegni e i requisiti tecnici.
Q6: Cosa determina la durata dello stampo?
La durata dello stampo dipende dall'acciaio selezionato, dal trattamento termico, dal design dello stampo, dalle caratteristiche della resina, dalle condizioni operative e dalle pratiche di manutenzione. L'obiettivo del ciclo previsto dovrebbe essere concordato durante la pianificazione del progetto.
Q7: Lo stampo può essere modificato dopo la prova iniziale?
SÌ. Le modifiche necessarie possono essere valutate dopo l'ispezione dei campioni di prova. L'impatto tecnico, l'ambito della lavorazione e il piano di riconvalida devono essere esaminati prima dell'inizio dei lavori.
