Stampi per sistemi di controllo di precisione a canale caldo

Nel campo degli stampi dei sistemi di controllo di precisione dei canali caldi, i tradizionali canali freddi assomigliano a fiumi incontrollabili, che generano inevitabilmente scarti, perdite di energia e fluttuazioni di qualità. Al contrario, i sistemi a canali caldi rappresentano l’arte precisa della “scultura dei fluidi”, garantendo che la plastica fusa rimanga in condizioni ottimali prima di raggiungere la cavità dello stampo. Questa tecnologia di base consente zero scarti, cicli brevi e produzione di alta qualità. Tuttavia, l’anima di uno stampo a canale caldo eccezionale non risiede semplicemente nei suoi componenti, ma nella profonda comprensione, progettazione, integrazione e capacità di controllo del sistema a canale caldo.

Ningbo Weishuo eleva la tecnologia dei canali caldi a un livello strategico. Non siamo semplicemente produttori di stampi, ma ingegneri e gestori del comportamento del flusso della plastica. Attraverso una profonda collaborazione con i principali marchi di canali caldi a livello mondiale e sfruttando le nostre solide capacità interne di analisi del flusso dello stampo (CAE), forniamo progettazione personalizzata e integrazione di sistema. Ci impegniamo a trasformare ogni stampo a canale caldo in un “microimpianto chimico” stabile, efficiente e intelligente, garantendo una produzione del prodotto quasi perfetta dal primo colpo a centinaia di migliaia di colpi.

Caratteristiche tecnologiche principali: trascendere il “riscaldamento” per ottenere il “controllo intelligente”

1. Tecnologia di controllo della temperatura di precisione indipendente multizona
La sfida: i prodotti complessi con variazioni significative dello spessore delle pareti tra le zone richiedono una distinta compensazione della temperatura per il ritiro; I materiali termosensibili (ad esempio PC, PMMA) mostrano un'estrema sensibilità alle fluttuazioni di temperatura.
Soluzione: implementare sistemi di “controllo della temperatura indipendente per ugello” o anche di “controllo della temperatura degli ugelli multi-segmento”. Utilizza serpentine di riscaldamento e termocoppie ad alta risposta ed elevata stabilità, combinati con algoritmi adattivi PID, per controllare rigorosamente le fluttuazioni di temperatura in ciascun punto di controllo entro ±0,5°C, fornendo la garanzia fondamentale dell'ambiente termico per uno stampaggio di alta qualità.
2. Sistema di controllo della pressione e della sequenza dinamica
La sfida: riempimento non uniforme delle cavità negli stampi multicavità o prodotti che richiedono sequenze di riempimento specifiche per eliminare le linee di saldatura e garantire la resistenza.

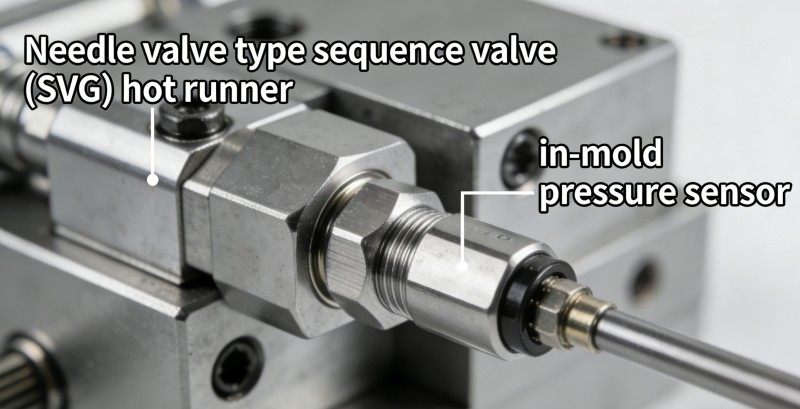

Soluzione: integrare i “canali caldi a otturazione sequenziale (SVG)” con “sensori di pressione nello stampo”. Controllo programmatico della sequenza di apertura e della corsa di ciascun otturatore per guidare attivamente i percorsi del flusso di materiale fuso. Combinato con il feedback della pressione della cavità in tempo reale per regolare i parametri di iniezione, ottenendo un vero stampaggio scientifico.

Progettazione del bilanciamento del sistema di guida e dell'ottimizzazione del calore di taglio

La sfida: una progettazione inadeguata del canale provoca il surriscaldamento/degrado della plastica (linee gialle, punti neri) o un'eccessiva perdita di pressione di riempimento.
Soluzione: sulla base dell'analisi del flusso nello stampo, condurre l'ottimizzazione reologica del diametro del canale, degli angoli di transizione e dell'apertura dell'ugello. Garantiscono pareti lisce dei canali, riscaldamento a taglio controllabile e resistenza al flusso ridotta al minimo. Per i materiali soggetti a degrado, utilizzare ugelli specializzati con grandi aperture e piccoli angoli di conicità.

Monitoraggio intelligente integrato e manutenzione preventiva

La sfida: i guasti dei sistemi a canali caldi (ad esempio danni al riscaldatore, malfunzionamento della termocoppia) sono difficili da prevedere e spesso portano allo scarto dei lotti.
Soluzione: integrare un modulo di monitoraggio dello stato del sistema a canale caldo nello stampo, consentendo il monitoraggio in tempo reale di corrente, resistenza, potenza e stato di isolamento di terra per ciascun circuito. I dati vengono caricati nel sistema MES tramite un'interfaccia Industrial Internet of Things (IIoT), consentendo la manutenzione predittiva. Gli avvisi tempestivi vengono emessi prima che si verifichino guasti, eliminando tempi di inattività non pianificati.

Dimostrazione del valore eccezionale degli stampi a canale caldo

Campi applicativi tipici ad alto valore aggiunto

Elettronica e connettori di precisione: prodotti multipin a passo fine che richiedono zero bave e stress di stampaggio minimo.
Componenti ottici e di illuminazione: lenti, guide luminose, ecc., che non richiedono segni di flusso, assenza di increspature, trasmissione della luce ultraelevata e precisione dimensionale.
Dispositivi medici e di imballaggio: contenitori a pareti sottili, provette, ecc., che richiedono sterilità, proprietà esenti da contaminazione, elevata resistenza e sensibilità allo stress residuo.
Componenti estetici di alta qualità: interni di automobili, pannelli di elettrodomestici, ecc., che richiedono superfici di Classe A prive di linee di saldatura, segni di avvallamento o qualsiasi difetto.

5. Il nostro processo di assistenza: dall'analisi termica alla produzione di massa stabile

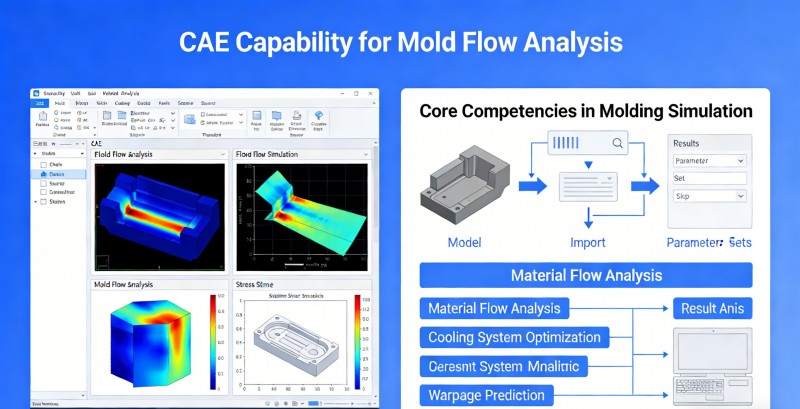

1. Analisi approfondita del flusso dello stampo (CAE): condurre simulazioni complete del sistema di canali caldi prima della progettazione dello stampo per prevedere il riempimento, la pressione di mantenimento, il raffreddamento, la deformazione e il calore di taglio, ottimizzando la disposizione e le dimensioni degli ugelli.
2. Selezione del sistema e progettazione personalizzata: in base ai risultati dell'analisi e alle caratteristiche del prodotto, selezionare o personalizzare la marca e il modello del canale caldo più adatti (valvola a spillo/aperta, ugello grande/microugello).

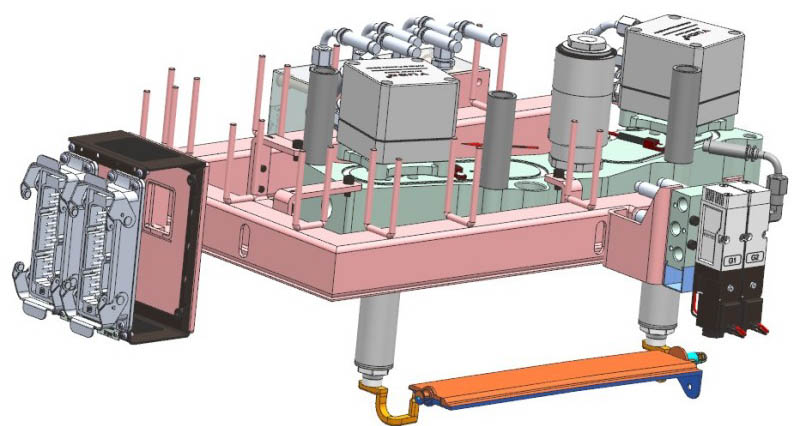

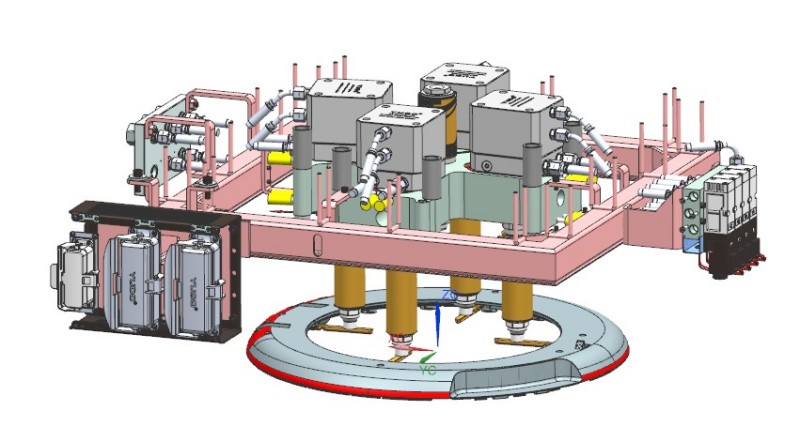

3. Progettazione integrata e lavorazione meccanica di precisione: incentrati sul sistema a canale caldo, eseguiamo una progettazione olistica dello stampo integrando struttura, raffreddamento e ventilazione, garantendo tolleranze di installazione di alta precisione durante la lavorazione.
4. Bilanciamento termico in loco e ottimizzazione del processo: gli specialisti dei canali caldi collaborano con gli ingegneri dello stampaggio a iniezione per una meticolosa regolazione in loco di temperatura, pressione e tempi per stabilire la finestra di processo ottimale.
5. Supporto tecnico e servizi dati a lungo termine: fornisce assistenza continua sulla manutenzione e supporto per la risoluzione dei problemi dei sistemi a canale caldo, insieme a report sui dati di processo critici durante la produzione.

Domande frequenti (FAQ)

D1: Gli stampi a canale caldo richiedono un investimento iniziale maggiore. Come si calcola il ritorno sull'investimento (ROI)?
A1: Il calcolo del ROI richiede una considerazione globale: 1) Risparmio di materiale: riduzione del costo annuale delle materie prime; 2) Guadagno in termini di efficienza: rendimento aggiuntivo grazie alla riduzione dei tempi di ciclo; 3) Miglioramento della resa: risparmio sui costi grazie alla riduzione degli scarti; 4) Risparmi post-elaborazione: eliminazione dei costi di manodopera ed energia per la macinazione e l'asciugatura del materiale del canale. In genere, per la produzione in grandi volumi, materie prime costose o prodotti con requisiti di qualità rigorosi, l'investimento aggiuntivo in stampi a canali caldi può essere recuperato entro 6-18 mesi. Siamo in grado di fornire un modello dettagliato di analisi del ROI.

D2: I sistemi a canali caldi sono più soggetti a perdite (gocciolamenti) o intasamenti?
A2: I rischi sono estremamente bassi grazie a una progettazione e un controllo precisi. Le perdite derivano principalmente da un'insufficiente precisione di adattamento dell'ugello allo stampo o dall'instabilità della temperatura, che risolviamo tramite lavorazioni meccaniche di precisione e controllo della temperatura a circuito chiuso. L'intasamento spesso deriva da impostazioni errate della temperatura che causano il degrado del materiale o procedure di spegnimento errate. Stabiliamo SOP standardizzate per l'avvio, l'arresto e il cambio dei materiali e consigliamo l'uso di composti detergenti per canali caldi dedicati per la manutenzione regolare per garantire il flusso del sistema a lungo termine.

D3: Gli stampi a canale caldo sono adatti per prodotti che richiedono frequenti cambi di colore?
A3: Sì, ma richiede un approccio scientifico. Durante i frequenti cambi di colore, il materiale residuo all'interno del sistema a canale caldo deve essere completamente spurgato. Consigliamo di adottare un design a “canale caldo a cambio colore rapido”, ad esempio utilizzando ugelli a siluro con una forte capacità di cambio colore e ottimizzando la finitura superficiale delle pareti del canale. Inoltre, forniamo procedure di cambio colore validate ed efficienti per ridurre al minimo i tempi di cambio e lo spreco di materiale.

Q4: Con quali marchi di canali caldi collaborate principalmente? Potete accogliere il nostro marchio preferito per le apparecchiature esistenti?
A4: Manteniamo partnership stabili con marchi tra cui YUDO (Hot Tech). Possiamo consigliare il marchio più adatto in base ai requisiti del prodotto, al budget e alle interfacce delle apparecchiature esistenti. Siamo inoltre pienamente in grado di integrare altri sistemi di canali caldi specificati per garantire una perfetta compatibilità tra lo stampo e le apparecchiature della vostra fabbrica.
